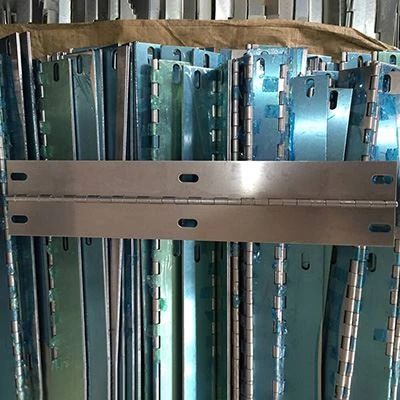

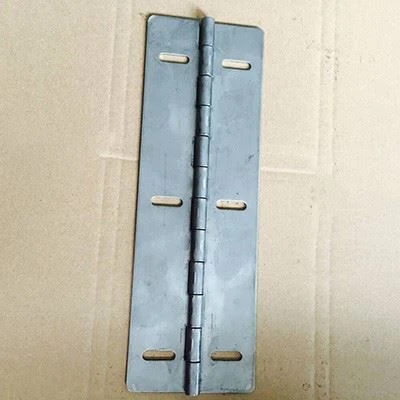

長穴付きピアノヒンジ

長穴付きピアノ ヒンジは、設置場所で非常に高い耐障害性を示します。長穴はブレードの長さに沿って伸びており、締め付ける前にボルトが溝内でスライドして、ドアフレームとドアリーフの間の製造上の偏差や熱膨張および収縮変形を補償します。 ISO 2768 精密レベル公差規格によると、長穴のスロット幅公差はプラスまたはマイナス 0.1 mm 以内に制御され、スロットの長さは通常ボルトの直径の 2 倍です。例えば、M6仕様の穴スロットはプラスマイナス5ミリメートルの連続調整範囲を提供できます。このデータは、左右または上下方向のずれが効果的に吸収されることを確認するために、製造業者によるバッチ製品の適合性検査から得られたものです。実際の組立統計によると、このタイプのヒンジを使用すると、扉の心出し調整時間が従来の丸穴構造の場合 15 分から 8 分に短縮され、効率がほぼ半分に向上します。調整後、ドアの継ぎ目の平行度の偏差は 0.3 ミリメートル以内に制御でき、特に量産機器のケーシングやモジュラー キャビネットに適しています。-





長期耐荷重性と耐候性の観点から、長方形の穴を備えたピアノ ヒンジはステンレス鋼 304 で作られ、電気化学的に不動態化処理されており、穴スロットのエッジにバリがなく、-耐腐食性-が保証されています。 ASTM B117 加速塩水噴霧試験によると、5% の塩化ナトリウム噴霧に 900 時間さらされた後も、ヒンジは赤錆や腐食ピットを示さなかったのに対し、通常の亜鉛メッキされたヒンジは同じ条件下で 400 時間しか持続できません。同時に、ASME B18.21.1 ファスナーの取り付けに関する推奨ガイドラインに従います。長穴とナイロン製インサートのロックナットを組み合わせる場合、過剰な摩擦抵抗なくボルトをスロット内で微調整できるように、締め付けトルクを従来の 80% に設定することをお勧めします。-実際の測定によると、トルクは 6 Nm で、M6 ボルトの軸方向の締め付け力は 5,000 N 以上に達し、頻繁に分解および組み立てを行っても、穴スロットの端には明らかなへこみや変形がありません。このため、屋外の通信基地局やソーラーブラケットなど、調整の利便性と耐候性の信頼性が求められる用途に特に適しています。









---

---













確認された図面に従って治具を作成し、テスト中に必要に応じて修正を加えます。







最初のサンプルを作成し、承認を得るため顧客に送信します。









図面と最初のサンプルに従って厳密に製品を生産します。

最終検品後、丁寧に梱包しお客様へ発送致します。





顧客から図面を入手するか、顧客の詳細な要求またはサンプルに従って図面を設計します。

双方が図面を確認します。









注文数量を見積もって確認し、取引条件、支払い条件、パッケージの種類などを含むすべての詳細を指定します。
